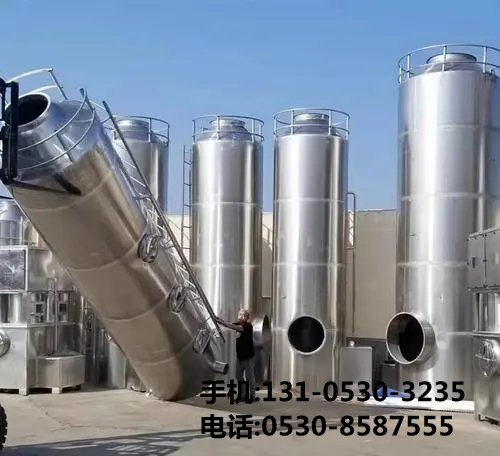

噴淋塔連接裝配指南





一、裝配前準備

部件檢查：開箱后，依據裝箱清單仔細核對噴淋塔的各個部件，包括塔體、噴頭、填料、循環泵、管道、閥門等，查看是否有缺失或損壞。同時，檢查各部件的規格、型號是否與設計要求相符。例如，確認噴頭的孔徑、噴灑角度是否符合工藝需求，填料的種類、尺寸是否能提供足夠的氣液接觸面積。

工具材料準備：準備***所需的裝配工具，如扳手、螺絲刀、電鉆、密封膠槍等。同時，確保有足夠的輔助材料，如密封墊片、生料帶、螺栓螺母等。根據連接方式和部件材質，選擇合適的工具，避免因工具不當造成部件損壞。

場地清理：清理裝配場地，確保地面平整、干凈，無雜物堆積。為裝配工作提供一個寬敞、安全的操作空間，便于部件的搬運和組裝。若在室內裝配，要保證通風******，以利于后續的設備調試和維護。



二、基礎安裝

基礎制作：根據噴淋塔的尺寸和重量，按照設計要求制作混凝土基礎?；A(chǔ)的尺寸應比塔體底座***出一定范圍，以保證塔體安裝的穩定性

地腳螺栓安裝：在基礎混凝土凝固前，將地腳螺栓按照規定的位置和深度埋入基礎中。地腳螺栓的間距和規格應根據塔體的重量和受力情況確定。安裝完成后，要對地腳螺栓進行保護，防止在后續施工中受到損壞或污染。

基礎驗收：待基礎混凝土達到養護強度后，對基礎進行檢查驗收。檢查基礎的外觀是否有裂縫、蜂窩麻面等缺陷，使用水平儀測量基礎表面的水平度，用經緯儀檢查基礎的中心線位置偏差。各項指標符合要求后，方可進行塔體的安裝。



三、塔體連接

分段吊裝：對于***型噴淋塔，一般采用分段吊裝的方式進行安裝。使用吊車或其他起重設備，將塔體的各段依次吊起，緩慢下落至基礎上方。在吊裝過程中，要注意保持塔體的平衡和穩定，避免發生碰撞或變形?？梢允褂美K索和導向裝置來控制塔體的位置和方向。

對接固定：將各段塔體準確對接后，通過螺栓或焊接等方式進行固定。對于螺栓連接，要按照規定的順序和扭矩擰緊螺栓，確保連接牢固且密封******。一般先對稱擰緊四角的螺栓，然后再逐步擰緊其他螺栓。扭矩***小要根據螺栓的規格和材質確定。若是焊接連接，應由專業焊工按照焊接工藝規程進行操作，保證焊縫質量，無氣孔、夾渣、裂紋等缺陷。

垂直度校正：在塔體連接完成后，使用鉛垂線或激光測距儀等工具檢查塔體的垂直度。若垂直度偏差超過允許范圍，通過調整地腳螺栓的松緊程度或在塔體底部添加墊片來進行校正。一般要求塔體的垂直度偏差不超過塔體高度的 1/1000，且***偏差不得超過 30mm。



四、內部組件安裝

填料安裝：將填料按照規定的方式填充到塔體內的填料層中。常見的填料有拉西環、鮑爾環、規整填料等。對于散裝填料，可采用亂堆或整砌的方式安裝，要注意填料的分布均勻性，避免出現空洞或堆積現象。對于規整填料，要按照規定的排列方向和順序進行安裝，確保填料的表面平整，與塔壁貼合緊密。

噴頭安裝：根據設計要求，在塔體內部的合適位置安裝噴頭。噴頭的安裝角度和高度要***調整，以保證液體能夠均勻地噴灑在填料上。一般噴頭的安裝角度偏差不超過±5°，高度偏差不超過±10mm。安裝完成后，用手轉動噴頭，檢查其是否靈活，有無堵塞現象。

支撐結構安裝：安裝填料的支撐格柵或其他支撐結構，確保其具有足夠的強度和剛度，能夠承受填料和液體的重量。支撐結構的安裝位置要準確，與塔體的連接要牢固。在安裝過程中，要注意避免損傷塔體內部的防腐涂層。

五、管道連接

進水管連接：將進水管與噴淋塔的進水口可靠連接。通常采用法蘭連接或螺紋連接方式。若為法蘭連接，要在兩片法蘭之間放置密封墊片，然后均勻擰緊螺栓。對于螺紋連接，要在螺紋處纏繞適量的生料帶，以保證密封效果。進水管的管徑要根據循環水流量和流速合理選擇，一般流速控制在 1 - 2m/s。

出水管連接：同理，將出水管連接到噴淋塔的出水口。出水管的走向要考慮排水的順暢性，避免出現積水或倒流現象。在連接出水管時，要注意安裝止回閥，防止水倒流對循環泵造成損壞。

循環管道連接：連接循環泵與噴淋塔之間的循環管道。循環管道的材質要根據循環水的水質和溫度等因素選擇，常用的有碳鋼、不銹鋼、UPVC 等。管道連接完成后，要進行壓力試驗，試驗壓力一般為工作壓力的 1.5 倍，保壓 30 分鐘，無泄漏為合格。



六、附屬設備安裝

循環泵安裝：將循環泵安裝在合適的位置，確保其基礎牢固，水平度符合要求。循環泵的進出口要與管道正確連接，注意管道的支撐和減振措施。在安裝循環泵時，要根據泵的使用說明書進行操作，加注潤滑油，檢查電機的轉向是否正確。

風機安裝：如果噴淋塔需要配套風機，將風機安裝在指定位置。風機的基礎要做***隔振處理，減少運行時的振動傳遞。風機的進出口風管要與塔體或其他管道連接緊密，密封******。安裝完成后，要進行試運轉，檢查風機的風量、風壓是否符合設計要求，運行是否平穩，有無異常噪聲。

儀表安裝：安裝溫度計、壓力表、液位計等儀表。溫度計和壓力表要安裝在便于觀察和檢修的位置，其測量精度要滿足工藝要求。液位計的安裝要確保能夠準確測量塔體內液體的液位高度，一般液位計的上下兩端要設置截止閥，以便檢修和更換。



七、電氣連接

布線：按照電氣原理圖，將電機、儀表等設備的電纜進行敷設。電纜的敷設路徑要避開高溫、潮濕、易受機械損傷的區域。在穿過墻壁、樓板等部位時，要加裝防護套管。電纜的敷設方式可以采用橋架敷設、埋地敷設或穿管敷設等，要根據實際情況選擇合適的方式。

接線：將電纜的端部按照接線圖連接到相應的接線端子上。在接線過程中，要確保接線牢固，無松動現象。對于電機的接線，要注意相序的正確性。同時，要對電纜的金屬外皮進行接地處理，接地電阻要符合相關標準要求，一般不***于 4Ω。

接地：整個噴淋塔系統要進行可靠的接地。接地極可采用角鋼、鋼管或圓鋼等材料，埋入地下的深度和長度要符合規范要求。接地干線要與接地極可靠連接，并將噴淋塔的金屬外殼、管道、設備等都連接到接地干線上，形成一個完整的接地系統，以確保人身安全和設備的正常運行。



八、調試與驗收

調試：完成連接裝配后，進行全面調試。***先進行單機調試，分別啟動循環泵、風機等設備，檢查其運行狀況，包括電機的電流、電壓、轉速，設備的振動、噪聲等是否正常。然后進行聯動調試，向噴淋塔內注入適量的水，開啟循環系統和通風系統，觀察塔內的噴淋情況、氣液接觸效果、各儀表的顯示數據等，根據調試結果對設備和管道進行調整***化。

驗收：調試合格后，組織相關人員進行驗收。驗收內容包括設備的安裝質量、運行性能、安全環保等方面。檢查各連接部位是否牢固、密封******，設備運行是否穩定，處理效果是否達到設計要求，安全防護裝置是否齊全有效等。驗收合格后，填寫驗收報告，交付使用。
