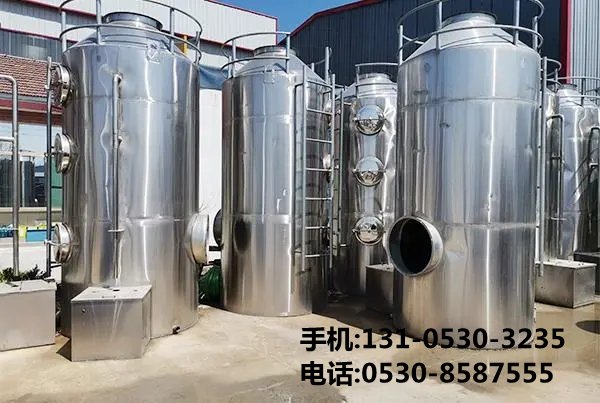

噴淋塔施工的過程及安裝后試壓



 本文詳細闡述了噴淋塔從施工準備到具體安裝步驟，以及安裝完成后至關重要的試壓環節。旨在為相關工程技術人員提供全面、系統的指導，確保噴淋塔能夠安全、高效地投入運行，滿足工業生產中的廢氣處理等需求。通過對每個環節的深入剖析和規范操作要求的介紹，有助于提高噴淋塔的建設質量和性能表現。



關鍵詞：噴淋塔；施工過程；安裝；試壓



 一、引言

噴淋塔作為一種常用的氣體凈化設備，在化工、制藥、印染等行業有著廣泛的應用。其作用主要是通過液體與氣體的充分接觸，實現對有害氣體的吸收、中和或冷卻等處理過程。為了保證噴淋塔能夠正常運行并達到預期的處理效果，正確的施工過程和嚴格的安裝后試壓是必不可少的環節。只有嚴格按照相關標準和規范進行操作，才能確保噴淋塔的結構穩定性、密封性和功能性都符合設計要求。



 二、噴淋塔施工過程



 （一）施工前準備

1. 設計圖紙審核

     組織專業技術人員對噴淋塔的設計圖紙進行全面細致的審核。檢查各部分尺寸是否準確合理，包括塔體高度、直徑、內部構件的位置與尺寸等；確認管道布局是否符合工藝流程要求，如進氣管、出氣管、循環水管以及噴頭的分布位置等；同時還要關注設備的支撐結構設計是否穩固可靠。對于發現的問題及時與設計單位溝通解決，確保施工依據的準確性。

2. 材料采購與檢驗

     根據設計要求選購合格的建筑材料和零部件。例如，塔體通常采用不銹鋼材質時，要確保所購鋼材的質量符合***家標準規定的牌號和性能指標，具有******的耐腐蝕性和強度。對于密封墊片、法蘭等連接部件，也要選擇質量可靠、耐磨損的產品。所有采購的材料進場后需進行嚴格的質量檢驗，檢查外觀有無缺陷、尺寸偏差是否在允許范圍內等，不合格的材料堅決不予使用。

3. 場地清理與測量放線

     清理施工現場，清除雜物、障礙物等，保證施工區域平整開闊。按照設計圖紙?jiān)诘孛嫔蠝?zhǔn)確放出噴淋塔的基礎位置線和中心軸線，使用經緯儀、水準儀等儀器進行***定位，并做***標記。這是后續基礎澆筑和設備安裝的重要基準，直接影響到整個噴淋塔的垂直度和水平度。



 （二）基礎制作

1. 基坑開挖

     根據放線的尺寸挖掘基坑，深度應滿足設計要求并考慮地質條件因素。在挖掘過程中要注意保持坑壁的穩定性，防止塌方事故的發生。如果遇到地下水位較高的情況，還需要采取有效的降水措施，如設置集水井和排水溝等。

2. 鋼筋綁扎與模板支設

     按照設計圖紙綁扎基礎鋼筋籠，確保鋼筋的數量、規格、間距以及錨固長度等都符合規范要求。然后支設模板，模板應具有足夠的剛度和穩定性，以保證混凝土澆筑后的成型質量。模板表面要涂刷脫模劑，便于后期拆除。

3. 混凝土澆筑

     選用合適等級的商品混凝土進行澆筑作業。澆筑過程中要分層振搗密實，避免出現蜂窩麻面、孔洞等質量問題。同時注意控制澆筑速度和高度，防止混凝土離析。澆筑完成后及時進行養護，保持混凝土表面濕潤，養護時間不少于規定天數，以確?；A(chǔ)達到足夠的強度。



 （三）塔體組裝

1. 分段吊裝就位

     當基礎達到一定強度后，開始進行塔體的組裝工作。一般將噴淋塔分成若干段進行預制，然后采用起重機逐段吊裝就位。在吊裝過程中，要使用專業的吊具并嚴格按照操作規程進行操作，確保吊運安全平穩。每一段就位后要及時調整其垂直度和水平度，通過臨時支撐固定***位置。

2. 法蘭連接與密封處理

     各段之間以及與其他附屬設備的連接多采用法蘭連接方式。在連接前，先清理法蘭表面的油污、鐵銹等雜質，然后放置密封墊片，擰緊螺栓時要采用對角線順序逐步均勻用力的方法，使密封墊片受力均勻，保證******的密封效果。對于一些重要部位的法蘭連接，還可以進行泄漏檢測試驗，如涂抹肥皂水觀察是否有氣泡產生來判斷是否漏氣。

3. 內部構件安裝

     包括填料層支架、噴頭系統、除霧器等內部構件的安裝。填料層支架要牢固可靠，能夠承受填料的重量且不影響氣體流通；噴頭系統的安裝要保證噴射角度和覆蓋范圍符合設計要求，使液體能夠均勻地分布在整個截面上；除霧器的安裝則要注意其安裝方向正確，以便有效地去除氣體中的液滴。這些內部構件的精準安裝對于提高噴淋塔的處理效率至關重要。



 （四）管道系統安裝

1. 主管道鋪設

     根據工藝流程圖鋪設進出氣管、循環水管等主管道。管道的走向應盡量短直，減少?gòu)濐^數量以降低阻力損失。管道支架的設置要合理間距，保證管道的穩定性。在穿越墻壁、樓板等部位時要加裝套管，并對縫隙進行密封處理。

2. 支管及附件安裝

     安裝連接到各個設備的支管以及閥門、流量計、壓力表等附件。閥門的安裝方向要正確，開啟靈活無卡澀現象；流量計和壓力表要安裝在便于觀察和維護的位置，并且要經過校準合格后方可投入使用。所有管道安裝完畢后，要對整個系統進行吹掃清洗，去除內部的雜物和灰塵。

 三、安裝后試壓



 （一）試壓目的與意義

安裝后的試壓是對噴淋塔整體密封性和承壓能力的一次全面檢驗。通過向系統內充入一定壓力的介質（一般為空氣或水），可以發現潛在的泄漏點、焊縫缺陷以及密封不***等問題。及時解決這些問題能夠避免在正式運行過程中出現安全事故，保證設備的長期穩定運行，同時也為后續的性能調試提供可靠的基礎。



 （二）試壓準備工作

1. 制定試壓方案

     根據噴淋塔的設計參數和相關標準規范制定詳細的試壓方案。明確試壓介質、試驗壓力值、保壓時間、升壓速率等關鍵參數，以及試壓過程中的安全措施和應急處理方法。試壓方案應經相關部門審批后實施。

2. 儀器設備準備

     準備***所需的試壓設備，如空壓機、水泵、壓力表、安全閥等。確保這些設備的精度滿足試驗要求，并且在有效期內經過校驗合格。同時準備***記錄表格，用于記錄試壓過程中的各項數據。

3. 封閉盲板設置

     在不需要參與試壓的部分管道或開口處安裝封閉盲板，將需要試壓的區域與其他系統隔離開來。盲板的厚度和強度要足夠承受試驗壓力，確保密封可靠。



 （三）試壓步驟

1. 緩慢升壓階段

     啟動試壓設備，緩慢地向噴淋塔系統內注入試壓介質（空氣或水）。在這個過程中要密切觀察壓力表的指示變化，控制升壓速率不超過規定值。當壓力升至試驗壓力的一定比例（如50%）時，暫停升壓，檢查系統有無異常情況，如泄漏、變形等。若一切正常，繼續緩慢升壓至試驗壓力。

2. 保壓檢查階段

     達到試驗壓力后，保持該壓力一段時間（通常不少于30分鐘）。在此期間，仔細檢查整個系統的各個環節，包括法蘭連接處、焊縫、密封點等是否有泄漏現象?？梢酝ㄟ^噴涂肥皂水的方法來輔助檢查微小的泄漏點，一旦發現泄漏立即標記并記錄下來。同時觀察設備是否有明顯變形或其他異常情況發生。

3. 降壓與排空階段

     保壓結束后，緩慢打開排氣閥或排水閥，將系統內的壓力逐漸釋放掉。注意降壓速度也不能過快，以免造成設備的損壞。待壓力完全降至常壓后，打開所有排放口，將系統內的介質徹底排空。



 （四）結果判定與處理

1. 合格標準

     如果在整個試壓過程中沒有發現任何泄漏點，且設備無明顯變形和其他異常情況，則判定為試壓合格。此時可以拆除封閉盲板，恢復系統的正常狀態，準備進行下一步的性能調試工作。

2. 不合格處理

     若在試壓過程中發現有泄漏或其他問題，應及時停止試壓并進行修復。對于輕微的泄漏點可以進行緊固螺栓、更換密封墊片等簡單處理；對于嚴重的焊縫裂紋等問題則需要進行補焊修復，并重新進行無損檢測合格后再進行試壓復查，直至合格為止。



 四、結論

噴淋塔的施工過程涉及多個環節，每個環節都需要嚴格把控質量關。從施工前的準備工作到***后的安裝后試壓，任何一個步驟出現問題都可能影響整個設備的運行效果和安全性。通過規范的施工流程和嚴謹?shù)脑噳翰僮?，可以確保噴淋塔的結構完整性、密封性和功能性都達到設計要求，為其在工業生產中的高效運行提供有力保障。在實際工程中，施工人員和技術人員應充分認識到每個環節的重要性，嚴格遵守相關標準和規范，不斷積累經驗，提高噴淋塔的建設水平和質量。
